用于分光光度測量的光電傳感器 | 光纖光譜儀
發布日期:2024-06-26 10:35:01

一、光電探測器類型

光電探測器是一種將光信號轉換為電信號的傳感器,廣泛應用于各種領域,包括醫療成像、工業檢測、環境監測和通信等。根據其工作原理和應用需求,光電探測器可以分為多種類型:光電二極管(PIN/APD)、光電晶體管、光電倍增管(PTMs)、電荷耦合器件(CCD)、互補金屬氧化物半導體(CMOS)、InGaAs探測器、熱探測器(熱電偶、熱敏電阻、微測輻射熱計等)、量子阱探測器、雪崩光電二極管、光電化學探測器、光纖探測器。

二、光電探測器-應用于光纖光譜儀

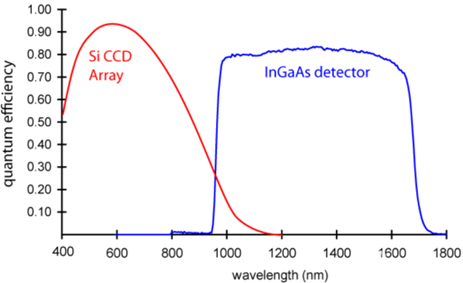

1.根據波長范圍分類:

硅基探測器:波段范圍200~1100nm,一般包括線陣或面陣CCD、CMOS等

InGaAs探測器:波段范圍900~2500nm, 一般包括線陣或面陣InGaAs探測器等

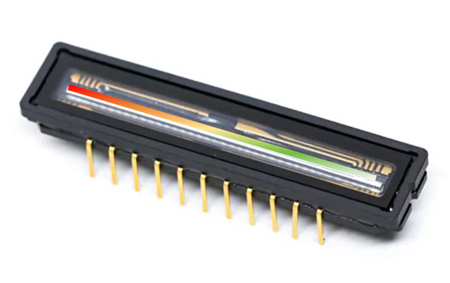

2.互補金屬氧化物半導體CMOS



CMOS圖像傳感器利用互補金屬氧化物半導體技術。每個像素點都集成了光電二極管和放大電路,通過光電效應將光信號轉換為電信號。

CMOS傳感器特點:

  • 低功耗:CMOS傳感器在每個像素上集成放大器和讀出電路,減少了功耗。

  • 高集成度:易于與數字邏輯電路集成,實現復雜的圖像處理功能。

  • 成本效益:與標準CMOS工藝兼容,降低了生產成本。


鑒知技術光纖光譜儀SR50C、SR70C采用高靈敏度CMOS探測器,在紫外波段也保證較高的信號強度。詳情請訪問如下鏈接:微型光纖光譜儀 (jinsp-tech.com)

其中OCT830E采用高速線陣CMOS主要應用于光學相干層析成像,可以為用戶提供250KHz高效率的信號采集速度,詳情請訪問如下鏈接: OCT光譜儀-北京鑒知技術有限公司 (jinsp-tech.com)

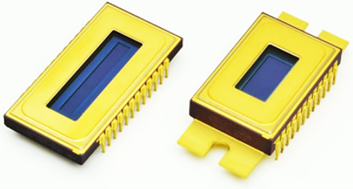

3.電耦合器件CCD



CCD通過在半導體材料上形成的電場來存儲和傳輸電荷,實現圖像的捕獲。光子撞擊光電二極管產生電子-空穴對,電子被存儲并在時鐘信號的控制下沿CCD傳輸。

CCD傳感器特點:

  • 高信噪比:由于其線性電荷傳輸特性,CCD提供高分辨率和低噪聲的圖像。

  • 高靈敏度:特別適合低光環境,能夠捕捉微弱的光信號。

  • 動態范圍廣:能夠處理從非常暗到非常亮的光線變化。


鑒知技術光纖光譜儀SR100B、SR100Z、SR100Q、SR150S采用面陣CCD探測器,具有高靈敏度,高分辨率高信噪比等特點,可測量微弱信號。詳情請訪問如下鏈接:高靈敏度光纖光譜儀 (jinsp-tech.com) &科研型CCD光纖光譜儀 (jinsp-tech.com)


值得一提的是具有卓越光譜測量性能的ST90S,ST100S透射光譜儀,光學設計達衍射極限,搭配VPH光柵及科研級CCD探測器,對于極弱信號的測量提供了選擇,詳情請訪問如下鏈接:透射成像光纖光譜儀 (jinsp-tech.com)

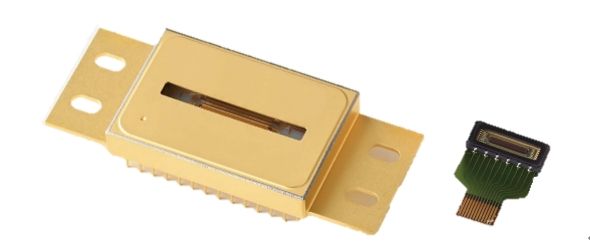

4.InGaAs探測器


InGaAs探測器是一種基于銦鎵砷化物的紅外探測器,特別適用于1-2.5微米波長的紅外光檢測。通過改變銦和鎵的比例,可以調整探測器的響應波長。

InGaAs傳感器特點:

  • 波長選擇性:InGaAs探測器對特定波長的紅外光較敏感,適合光譜分析。

  • 高量子效率:在特定波長范圍內,InGaAs探測器具有很高的光電轉換效率。

  • 工作溫度范圍寬:可以在室溫下工作,無需低溫制冷。




北京鑒知技術有限公司(江蘇鑒知技術有限公司)光纖光譜儀SR50R、SR50N14、SR100N17、SR100N25、ST50S均采用InGaAs探測器探測不同波段的近紅外光譜信號,詳情請訪問如下鏈接:近紅外光纖光譜儀 (jinsp-tech.com)
