薄膜技術在半導體、太陽能電池、平板顯示器和光學鍍膜等領域有著非常廣泛的應用，而膜厚測量是對薄膜表面微觀形貌測試的一個重要環節。隨著精密測試技術的發展日新月異，對膜層厚度以及表面質量的測量精度要求越來越高，傳統機械、電磁等測量手段已經跟不上時代的發展，未來，光電技術將以其非接觸、無損、高效等優勢持續引領膜厚測量領域，利用先進光電設備與智能算法精準測量薄膜厚度與表面質量，助力工藝優化與產品升級，推動工業創新與發展。

1.原理介紹

本文介紹了一種采用反射式光譜系統進行膜厚測量的方法，該系統利用了干涉光譜的原理，結構簡單，靈敏度高，適合反射光較弱、透明或半透明薄膜表面的測量.

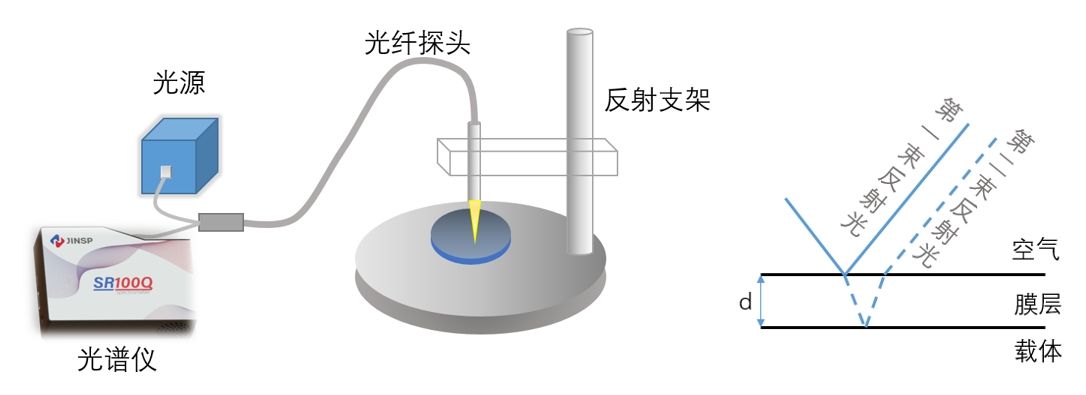

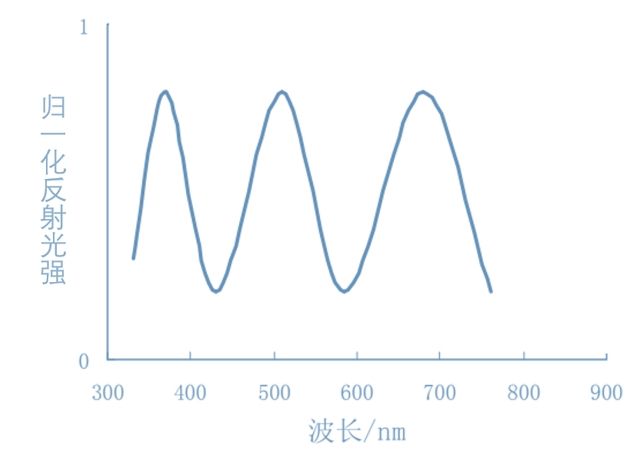

如上圖所示，通過將光源發出的光經光纖探頭射向被測薄膜，光從空氣進入膜層，相當于光疏進入光密介質，在膜層的上下表面產生兩個反射光束，在空氣與膜層界面處發生一次反射，形成第一束反射光，而折射進入膜層的光在膜層底部與載體界面處又發生反射，反射光透過膜層與空氣界面射入空氣，形成第二束反射光，兩束反射光再由接收光纖傳輸，最終被光譜儀采集，由于兩束反射光具有一定的光程差，會形成類似于干涉條紋的光譜，通過入射角度、折射率n以及波峰波谷光譜數據利用極值法計算出薄膜的厚度d。厚度越大光譜數據越密，波長越長光譜數據越稀疏，需要根據情況選擇合適的波長范圍及光譜分辨率。

2.系統特點

上述系統不僅可以測量薄膜厚度，還可以測量膜層厚度均勻分布情況，與其他方法相比，這種方式測量如下優勢：

·數據處理高效便捷：干涉光譜技術不需要檢測干涉條紋，可以測量任意位置，能夠即時分析并呈現高精度的膜厚數據。

·非接觸式測量，無損檢測：避免了傳統接觸式測量可能帶來的樣品表面劃痕或污染風險，尤其適用于對表面質量要求極高的精密元件和材料。

·光纖探頭設計精巧，適應性強：配備的光纖探頭設計精巧，體積小巧且高度靈活，能夠輕松穿越狹窄空間，深入設備內部進行精確測量。

·測厚范圍寬且精度高：干涉光譜測膜厚技術具有寬廣的測量范圍，能夠覆蓋從納米級到微米級甚至更大范圍的薄膜厚度，滿足了不同應用場景下的多樣化需求。同時，其測量精度高，能夠捕捉到微小的厚度變化。

·高重復性與穩定性：干涉光譜測膜厚技術具備出色的重復性和穩定性，即使在長時間連續測量或惡劣環境條件下，也能保持測量結果的準確性和一致性。

綜上所述，干涉光譜測膜厚技術以其高效的數據處理能力、非接觸式無損檢測、精巧的探頭設計、寬廣的測量范圍與高精度以及高重復性與穩定性等優勢，在科研和工業領域展現出了巨大的應用潛力和價值。該技術易于與自動化設備和控制系統集成，實現測量過程的自動化和智能化。通過與其他設備的無縫對接，可以構建高效的實時在線生產監測和質量控制體系，進一步提升生產效率和產品質量。

3.應用領域

·半導體行業：薄膜厚度的控制對于芯片制造至關重要，在集成電路制造中，需要精確控制氧化層、金屬層等薄膜的厚度，以保證器件的性能和穩定性。

·涂料行業：膜厚測試儀可用于測量涂料的干膜厚度，適當的涂料厚度有助于提高涂層的防護性能、美觀度和耐久性。

·光學領域：測量光學鍍膜的厚度，如精密光學行業中的二氧化硅膜和氟化鈣膜等。光學鍍膜的厚度直接影響光學元件的性能，如反射率、透射率和色散等。

·新能源/光伏行業：在新能源和光伏行業中，膜厚測量用于測量如鈣鈦礦、ITO等薄膜的厚度，精確控制薄膜厚度對于提高光伏器件的光電轉換效率和穩定性至關重要。

·顯示面板行業：膜厚測量儀用于測量涂布膜、微流道等薄膜的厚度，這些薄膜的厚度直接影響顯示面板的顯示效果和性能。

·高分子材料行業：在高分子材料行業中，膜厚測量可用于測量如PI膜等高分子材料的薄膜厚度，其厚度對性能和應用效果有重要影響，如透氣性、阻隔性和機械強度等。

·科研與高校：膜厚測量用于研究新材料的薄膜生長過程、探索新材料的性質等。

綜上所述，膜厚測量在多個領域具有廣泛的應用，其精確度和穩定性對于保證產品質量、提升性能和研究進展具有重要意義。

4.產品推薦
